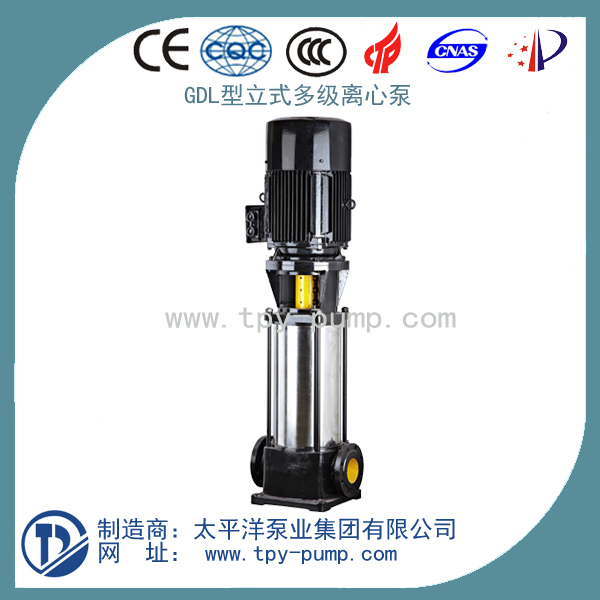

GDL立式多級離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
gdl立式多級離心泵產品概述:
GDL系立式、單吸、多級分段管道式離心泵，其吸入、排出口分別位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級筒型離心泵 型式與基本參數》標準。
該gdl立式多級離心泵是最新泵型，具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼，軸封用耐磨機械密封，無泄漏、使用壽命長。以水力平衡解決軸向力，因而泵運磚平穩、低噪音，按照條件優于DL型泵，可以簡便安裝于一段水平管路中間。完全能夠滿足高層建筑、深井礦等的給排水及消防設施需要，是各大行業冷熱水或一般介質、理化性質類似于水等液體輸送的最佳泵型。
gdl立式多級離心泵應用范圍:
本型泵主要適用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
gdl立式多級離心泵產品特點:
1、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便；
2、外形美觀：采用不銹鋼外套及管道式結構，外形美觀；
3、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用；
4、成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點；
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
gdl立式多級離心泵使用注意事項:
1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止泵在汽蝕狀態下長期運行；
3、禁止泵在大流量、低揚程工況運行時，電機超電流長期運行；
4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、泵在運行中應有專人看管，以免發生意外；
6、泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
7、機械密封的維護與保養：
1).機械密封潤滑液應清潔無固體顆粒；
2).嚴禁機械密封在（無水）干磨情況下工作；
3).起動前應盤動泵(電機)幾圈，以免突然起動造成機械密封斷裂損壞。
gdl立式多級離心泵意義:
例如：80GDL36-12X5
80-進出口直徑
GDL-立式多級管道離心泵
36-設計點名義流量（m3/h)
12-單級揚程
5-級數
性能參數
|
序號 |
型號 |
級數 |
流量Q |
揚程H |
功率 |
|
|
m3/h |
L/S |
(m) |
（KW） |
|||
|
1 |
25GDL2-12 |
2 |
2 |
0.6 |
24 |
0.75 |
|
2 |
3 |
36 |
1.1 |
|||
|
3 |
4 |
48 |
1.1 |
|||
|
4 |
5 |
60 |
1.5 |
|||
|
5 |
6 |
72 |
1.5 |
|||
|
6 |
7 |
84 |
2.2 |
|||
|
7 |
8 |
96 |
2.2 |
|||
|
8 |
9 |
108 |
3 |
|||
|
9 |
10 |
120 |
3 |
|||
|
10 |
11 |
132 |
4 |
|||
|
11 |
12 |
144 |
4 |
|||
|
12 |
13 |
156 |
5.5 |
|||
|
13 |
14 |
168 |
5.5 |
|||
|
14 |
15 |
180 |
5.5 |
|||
|
15 |
25GDL4-11 |
2 |
4 |
1.2 |
22 |
1.1 |
|
16 |
3 |
33 |
1.1 |
|||
|
17 |
4 |
44 |
1.5 |
|||
|
18 |
5 |
55 |
2.2 |
|||
|
19 |
6 |
66 |
2.2 |
|||
|
20 |
7 |
77 |
3 |
|||
|
21 |
8 |
88 |
3 |
|||
|
22 |
9 |
99 |
4 |
|||
|
23 |
10 |
110 |
4 |
|||
|
24 |
11 |
121 |
5.5 |
|||
|
25 |
12 |
132 |
5.5 |
|||
|
26 |
13 |
143 |
7.5 |
|||
|
27 |
14 |
154 |
7.5 |
|||
|
28 |
15 |
165 |
7.5 |
|||
|
29 |
40GDL6-12 |
2 |
6 |
1.7 |
24 |
1.5 |
|
30 |
3 |
36 |
1.5 |
|||
|
31 |
4 |
48 |
2.2 |
|||
|
32 |
5 |
60 |
2.2 |
|||
|
33 |
6 |
72 |
3 |
|||
|
34 |
7 |
84 |
3 |
|||
|
35 |
8 |
96 |
4 |
|||
|
36 |
9 |
108 |
4 |
|||
|
37 |
10 |
120 |
5.5 |
|||
|
38 |
11 |
132 |
5.5 |
|||
|
39 |
12 |
144 |
7.5 |
|||
|
40 |
13 |
156 |
7.5 |
|||
|
41 |
14 |
168 |
11 |
|||
|
42 |
15 |
180 |
11 |
|||
|
43 |
50GDL12-15 |
2 |
12 |
3.4 |
30 |
2.2 |
|
44 |
3 |
45 |
3 |
|||
|
45 |
4 |
60 |
4 |
|||
|
46 |
5 |
75 |
5.5 |
|||
|
47 |
6 |
90 |
5.5 |
|||
|
48 |
7 |
105 |
7.5 |
|||
|
49 |
8 |
120 |
7.5 |
|||
|
50 |
9 |
135 |
11 |
|||
|
51 |
10 |
150 |
11 |
|||
|
52 |
50GDL18-15{C}{C}{C}{C}{C}{C} |
2 |
18 |
5.0 |
30 |
3 |
|
53 |
3 |
45 |
4 |
|||
|
54 |
4 |
60 |
5.5 |
|||
|
55 |
5 |
75 |
7.5 |
|||
|
56 |
6 |
90 |
7.5 |
|||
|
57 |
7 |
105 |
11 |
|||
|
58 |
8 |
120 |
11 |
|||
|
59 |
9 |
135 |
15 |
|||
|
60 |
10 |
150 |
15 |
|||
|
61 |
65GDL24-12 |
2 |
24 |
6.6 |
24 |
3 |
|
62 |
3 |
36 |
4 |
|||
|
63 |
4 |
48 |
5.5 |
|||
|
64 |
5 |
60 |
7.5 |
|||
|
65 |
6 |
72 |
7.5 |
|||
|
66 |
7 |
84 |
11 |
|||
|
67 |
8 |
96 |
11 |
|||
|
68 |
9 |
108 |
15 |
|||
|
69 |
10 |
120 |
15 |
|||
|
70 |
11 |
132 |
18.5 |
|||
|
71 |
12 |
144 |
18.5 |
|||
|
72 |
80GDL36-12 |
2 |
36 |
10.0 |
24 |
4 |
|
73 |
3 |
36 |
5.5 |
|||
|
74 |
4 |
48 |
7.5 |
|||
|
75 |
5 |
60 |
11 |
|||
|
76 |
6 |
72 |
11 |
|||
|
77 |
7 |
84 |
15 |
|||
|
78 |
8 |
96 |
15 |
|||
|
79 |
9 |
108 |
18.5 |
|||
|
80 |
10 |
120 |
18.5 |
|||
|
81 |
80GDL54-14 |
2 |
54 |
15.0 |
28 |
7.5 |
|
82 |
3 |
42 |
11 |
|||
|
83 |
4 |
56 |
15 |
|||
|
84 |
5 |
70 |
18.5 |
|||
|
85 |
6 |
84 |
18.5 |
|||
|
86 |
7 |
98 |
22 |
|||
|
87 |
8 |
112 |
30 |
|||
|
88 |
9 |
126 |
30 |
|||
|
89 |
10 |
140 |
37 |
|||
|
90 |
100GDL72-14 |
2 |
72 |
20.0 |
28 |
11 |
|
91 |
3 |
42 |
15 |
|||
|
92 |
4 |
56 |
18.5 |
|||
|
93 |
5 |
70 |
22 |
|||
|
94 |
6 |
84 |
30 |
|||
|
95 |
7 |
98 |
30 |
|||
|
96 |
8 |
112 |
37 |
|||
|
97 |
9 |
126 |
37 |
|||
|
98 |
10 |
140 |
45 |
|||
|
99 |
125GDL100-20 |
2 |
100 |
27.8 |
40 |
18.5 |
|
100 |
3 |
60 |
30 |
|||
|
101 |
4 |
80 |
37 |
|||
|
102 |
5 |
100 |
45 |
|||
|
103 |
6 |
120 |
55 |
|||
|
104 |
7 |
140 |
75 |
|||
|
105 |
8 |
160 |
75 |
|||
|
106 |
9 |
180 |
75 |
|||
|
107 |
10 |
200 |
90 |
|||
|
108 |
150GDL160-20 |
2 |
160 |
44.4 |
40 |
30 |
|
109 |
3 |
60 |
37 |
|||
|
110 |
4 |
80 |
55 |
|||
|
111 |
5 |
100 |
75 |
|||
|
112 |
6 |
120 |
75 |
|||
|
113 |
7 |
140 |
90 |
|||
|
114 |
8 |
160 |
110 |
|||
|
115 |
9 |
180 |
110 |
|||
|
116 |
10 |
200 |
132 |
|||

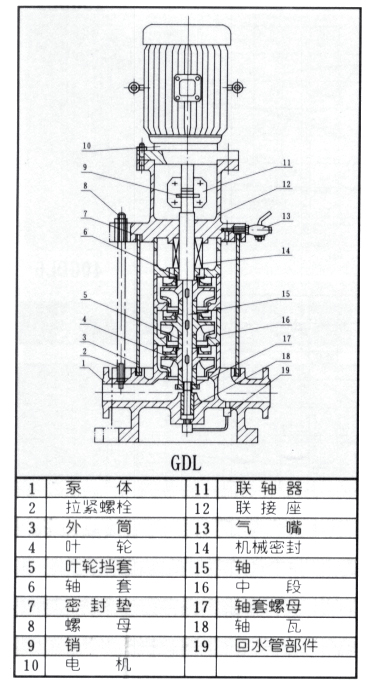

{C}{C}{C}產品結構
gdl立式多級離心泵故障分析與排除方法:
|
故障現象 |
可能產生的原因 |
排除方法 |
|
水泵不出水
|
a.進出口閥門未打開，進出管路阻塞，葉 輪流道阻塞 b.電機運行方向不對，電機缺相轉速很慢 c.吸入管漏氣 d.泵沒灌滿液體，泵腔內有空氣 e.進口供水不足，吸程過高，底閥漏水 f.管路阻力過大，泵選型不當 |
a.檢查，去除阻塞物 b.調整電機轉向，緊固電機接線 c.擰緊各密封面，排除空氣 d.打開泵上蓋或打開排氣閥，排盡空氣 e.停機檢查、調整(并網自來水管和帶吸程使用易出現此現象) f.減少管路彎道，重新選泵 |
|
水泵流量不足
|
a.先按1.原因檢查 b.管道、泵流道或葉輪部分阻塞，水垢積、閥門開度不足 c.電壓偏低 d.葉輪磨損 |
a.先按1.排除 b.去除阻塞物，重新調整閥門開度 c.穩壓 d.更換葉輪 |
|
水泵漏水
|
a.機械密封磨損 b.泵體有砂孔或破裂 c.密封面不平整 d.安裝螺栓松懈 |
a.更換 b.焊補或更換 c.修整 d.緊固 |
|
電機發熱
|
a.流量過大，超載運行 b.局部摩擦 c.電機軸承損壞 d.電壓不足 |
a.關小出口閥門 b.檢查排除 c.更換軸承 d.穩壓 |
|
雜音振動
|
a.管路支撐不穩 b.液體混有氣體 c.產生汽蝕 d.軸承損壞 e.電機超載運行 |
a.穩固管路 b.提高吸人壓力，排氣 c.降低真空度 d.更換軸承 e.調整按5. |
|
功率過大
|
a.超過額定流量使用 b.吸程過高 c.泵軸承磨損 |
a.調節流量，關小出口閥門 b.降低 c.更換軸承 |
